Nullheck. Verstellfahrwerk. Maximale Kontrolle auf engstem Raum.
Der Valtor B13Z ist ein kompakter Nullheck-Minibagger für anspruchsvolle Arbeiten auf begrenztem Raum. Mit nur 750 mm Maschinenbreite in schmaler Stellung erreicht er enge Gartentore und schmale Zufahrten. Am Einsatzort lässt sich das Fahrwerk auf 990 mm verbreitern und bietet dadurch mehr Stabilität bei Grab-, Planier- und Hubarbeiten.

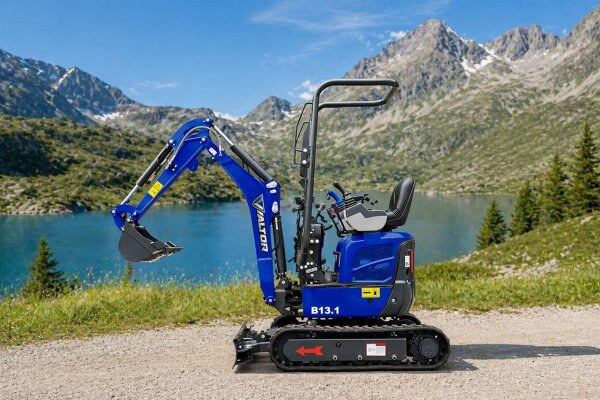

Valtor B13Z Nullheck-Minibagger
Der Valtor B13Z wurde für professionelle Anwender entwickelt, die einen besonders kompakten, feinfühligen und vielseitigen Minibagger benötigen. Seine Nullheck-Bauweise verhindert, dass der Oberwagen beim Schwenken wesentlich über die Fahrwerksbreite hinausragt. Dadurch kann die Maschine auch unmittelbar entlang von Mauern, Gebäuden, Zäunen und anderen Hindernissen eingesetzt werden.
Mit einem Betriebsgewicht von rund 1.200 kg, einer maximalen Grabtiefe von 1.805 mm und einer Grabreichweite von bis zu 3.390 mm bietet der B13Z einen praxisgerechten Arbeitsbereich für Garten- und Landschaftsbau, Leitungsarbeiten, Drainagen, kleinere Fundamente sowie Erdarbeiten rund um Haus und Grundstück.
Der bewährte Kubota-Dieselmotor, die hydraulische Vorsteuerung, das Verstellfahrwerk und der seitlich schwenkbare Ausleger machen den B13Z zu einer leistungsfähigen und komfortabel zu bedienenden Maschine für enge Baustellen.
Die wichtigsten Vorteile auf einen Blick
- Nullheck-Bauweise für Arbeiten auf engstem Raum
- Verstellfahrwerk von 750 bis 990 mm
- Kubota D722 Dreizylinder-Dieselmotor
- 10,2 kW Motorleistung
- Hydraulische Vorsteuerung über Joysticks
- Zwei Fahrgeschwindigkeiten
- Seitlich schwenkbarer Ausleger
- Maximale Grabtiefe von 1.805 mm
- 10,4 kN maximale Reißkraft am Löffel
- Geschützt angeordneter Auslegerzylinder
- Gut zugängliche Wartungspunkte
- Große Auswahl passender Anbaugeräte
Nullheck für maximale Bewegungsfreiheit
Bei Arbeiten auf engen Grundstücken, zwischen Gebäuden oder entlang von Straßen ist der Platz zum Schwenken häufig stark begrenzt. Die Nullheck-Konstruktion des Valtor B13Z reduziert den seitlichen Platzbedarf des Oberwagens und erleichtert dadurch kontrolliertes Arbeiten unmittelbar neben Hindernissen.
Der Fahrer muss beim Schwenken deutlich weniger auf ein weit überstehendes Heck achten. Das verbessert die Übersicht, reduziert das Risiko von Beschädigungen und erleichtert präzise Bewegungen in engen Arbeitsbereichen.
Gerade im Garten- und Landschaftsbau, bei Hausanschlüssen, im Leitungsbau und bei Arbeiten zwischen bestehenden Gebäuden zeigt die kompakte Bauweise ihre Vorteile.
Verstellfahrwerk für schmale Zufahrten und sicheren Stand
Das hydraulisch verstellbare Fahrwerk kann von 750 auf 990 mm verbreitert werden. In schmaler Stellung passiert der B13Z sehr enge Zufahrten, Gartentore und Durchgänge.
Am Einsatzort wird das Fahrwerk verbreitert. Die größere Standfläche verbessert die Stabilität und sorgt für ein ruhigeres Arbeitsverhalten bei Grab-, Planier- und Hubaufgaben.
Auch das serienmäßige Planierschild passt sich der Fahrwerksbreite an und besitzt eine Arbeitsbreite von 750 beziehungsweise 990 mm.
Seitlich schwenkbarer Ausleger
Der Ausleger lässt sich jeweils um bis zu 55 Grad nach links und rechts schwenken. Dadurch kann die Grabachse seitlich zur Maschine versetzt werden.
Das ermöglicht Grabarbeiten entlang von Mauern, Fundamenten, Grundstücksgrenzen und bestehenden Leitungen, ohne dass der komplette Minibagger ständig neu positioniert werden muss.
Weniger Umsetzvorgänge sparen Arbeitszeit und helfen dabei, empfindliche Untergründe zu schonen.
Bewährter Kubota-Dieselmotor
Im Valtor B13Z arbeitet der wassergekühlte Kubota D722 Dreizylinder-Dieselmotor. Der Motor besitzt einen Hubraum von 719 cm³ und erreicht eine Leistung von 10,2 kW bei 2.500 U/min.
Kubota-Industriemotoren sind für ihre zuverlässige, langlebige und wirtschaftliche Konstruktion bekannt. Die gleichmäßige Leistungsentfaltung unterstützt feinfühlige Hydraulikbewegungen und bietet ausreichend Reserven für typische Arbeiten in der 1,2-Tonnen-Klasse.
Die moderne Motorisierung erfüllt die Anforderungen der europäischen Abgasstufe EU Stage V.
Hydraulische Vorsteuerung für präzise Bewegungen
Der B13Z verfügt über eine hydraulische Vorsteuerung. Die Arbeitsbewegungen werden über ergonomisch angeordnete Joysticks kontrolliert.
Gegenüber einer rein mechanischen Steuerung reduziert die hydraulische Vorsteuerung den notwendigen Kraftaufwand und ermöglicht besonders feinfühlige Bewegungsabläufe. Das erleichtert das genaue Positionieren des Löffels und unterstützt ein kontrolliertes Arbeiten in der Nähe von Leitungen, Fundamenten und bestehenden Anlagen.
Auch bei längeren Arbeitseinsätzen bietet die Joysticksteuerung einen angenehmen Bedienkomfort.
Zwei Fahrgeschwindigkeiten
Der Valtor B13Z ist mit zwei Fahrgeschwindigkeiten ausgestattet. Die langsame Fahrstufe bietet eine hohe Zugkraft und besonders gute Kontrolle beim Rangieren, an Steigungen und auf schwierigem Untergrund.
In der schnellen Fahrstufe erreicht die Maschine bis zu 4 km/h. Dadurch lassen sich Wege zwischen unterschiedlichen Arbeitsbereichen zügiger zurücklegen.
Praxisgerechte Grab- und Reißkräfte
Der B13Z erreicht eine maximale Grabtiefe von 1.805 mm und eine maximale Grabreichweite von 3.390 mm. Die maximale Grabhöhe beträgt 3.079 mm, während Material bis zu einer Höhe von 2.225 mm ausgeschüttet werden kann.
Die maximale Reißkraft am Löffel beträgt 10,4 kN. Am Löffelstiel stehen bis zu 5,4 kN zur Verfügung.
Damit eignet sich der kompakte Minibagger für Kabel- und Rohrgräben, Drainagen, kleinere Fundamente, Pflanzarbeiten, Bodenmodellierung und zahlreiche weitere Erdarbeiten.
Leistungsfähige Hydraulikanlage
Die Arbeitshydraulik wird von einer hochwertigen Zahnradpumpe versorgt. Der Hauptkreis erreicht eine Förderleistung von bis zu 21 Litern pro Minute bei einem maximalen Druck von 17,2 MPa beziehungsweise 172 bar.
Eine zusätzliche Pumpe liefert 3,1 Liter pro Minute bei 3,9 MPa. Die Hydraulikanlage ermöglicht feinfühlige Bewegungen und stellt die notwendige Leistung für kompatible hydraulische Anbaugeräte bereit.
Die eingesetzte Shimadzu-Hydraulikpumpe unterstützt eine zuverlässige und gleichmäßige Ölversorgung.
Geschützter Auslegerzylinder
Der Auslegerzylinder ist auf der Oberseite des Auslegers angeordnet. Diese Position reduziert das Risiko von Beschädigungen durch Steine, Erdreich oder Hindernisse im Arbeitsbereich.
Gerade bei Grab- und Abbrucharbeiten kann die geschützte Anordnung zur längeren Lebensdauer der Hydraulikkomponenten beitragen.
Stabiles Fahrwerk mit Gummiketten
Der B13Z ist serienmäßig mit 180 mm breiten Gummiketten ausgestattet. Diese bieten eine gute Traktion auf Erde, Schotter und unbefestigten Flächen, während empfindlichere Untergründe geschont werden.
Der Bodendruck beträgt rund 29 kPa. Mit einer Steigfähigkeit von bis zu 30 Grad kann die Maschine auch auf geneigten Flächen und anspruchsvolleren Zufahrten eingesetzt werden.
Das massive Gegengewicht unterstützt die Standsicherheit und verbessert die ausgewogene Gewichtsverteilung der Maschine.
Planierschild für Räum- und Abstützarbeiten
Das Planierschild besitzt eine Breite von 750 beziehungsweise 990 mm und eine Höhe von 200 mm. Es kann zum Planieren, Zurückschieben und Verteilen von Material verwendet werden.
Bei Grab- und Hubarbeiten dient das Schild zusätzlich zur Abstützung der Maschine. Es lässt sich um bis zu 215 mm anheben und um bis zu 190 mm absenken.
Wartungsfreundliche Konstruktion
Die obere Motorhaube lässt sich vollständig öffnen. Dadurch sind wichtige Wartungs- und Kontrollpunkte schnell zugänglich.
Regelmäßige Prüfungen von Motoröl, Kühlmittel, Filtern und Hydraulikanlage lassen sich ohne unnötig aufwendige Demontagearbeiten durchführen.
Die hochwertige Pulverbeschichtung schützt die Maschinenoberfläche vor Korrosion, Witterung und typischen Beanspruchungen im Baustellenalltag.
Typische Einsatzbereiche
Der Valtor B13Z eignet sich besonders für:
- Garten- und Landschaftsbau
- Kabel- und Rohrleitungsbau
- Drainage- und Entwässerungsarbeiten
- Pflaster- und Wegebau
- Kleinere Fundamentarbeiten
- Pflanz- und Rodungsarbeiten
- Arbeiten entlang von Mauern und Gebäuden
- Innerstädtische und räumlich begrenzte Baustellen
- Kleinere Abbruch- und Rückbauarbeiten
- Kommunale Pflegearbeiten
- Hausmeister- und Handwerksbetriebe
- Maschinenvermietung
Vielseitige Anbaugeräte
Mit unterschiedlichen mechanischen und hydraulischen Anbaugeräten lässt sich der B13Z flexibel an die jeweilige Aufgabe anpassen.
- Tieflöffel in unterschiedlichen Breiten
- Grabenräumlöffel
- Reißzahn
- Erdbohrer
- Hydraulikhammer
- Greifer
- Sortiergreifer
- Wurzelrechen und Harken
- Weitere mechanische und hydraulische Anbaugeräte
Technische Daten des Valtor B13Z
| Technische Daten |
Valtor B13Z |
| Modell |
B13Z |
| Maschinentyp |
Nullheck-Minibagger |
| Fahrerschutz |
Schutzdach |
| Betriebsgewicht |
1.200 kg |
| Standardschaufel |
398 mm |
| Schaufelvolumen |
0,024 m³ |
| Motorhersteller |
Kubota |
| Motortyp |
D722 |
| Motorbauart |
3-Zylinder-Dieselmotor |
| Hubraum |
719 cm³ |
| Motorleistung |
10,2 kW bei 2.500 U/min |
| Abgasnorm |
EU Stage V |
| Gesamtlänge |
2.965 mm |
| Gesamthöhe |
2.230 mm |
| Gesamtbreite |
750–990 mm |
| Bodenfreiheit |
140 mm |
| Maximale Grabhöhe |
3.079 mm |
| Maximale Ausschütthöhe |
2.225 mm |
| Maximale Grabtiefe |
1.805 mm |
| Maximale Grabreichweite |
3.390 mm |
| Minimaler Schwenkradius |
1.273 mm |
| Maximale Reißkraft am Löffelstiel |
5,4 kN |
| Maximale Reißkraft am Löffel |
10,4 kN |
| Kettentyp |
Gummiketten |
| Kettenbreite |
180 mm |
| Kettenlänge |
1.310 mm |
| Fahrwerksbreite |
750–990 mm |
| Verstellfahrwerk |
Serienmäßig |
| Fahrgeschwindigkeit |
bis 4 km/h |
| Fahrstufen |
2 |
| Steigfähigkeit |
30° / 58 % |
| Oberwagendrehzahl |
8,3 U/min |
| Auslegerschwenkung links / rechts |
55° / 55° |
| Bodendruck |
29 kPa |
| Breite des Planierschilds |
750–990 mm |
| Höhe des Planierschilds |
200 mm |
| Hubweg des Planierschilds |
215 mm nach oben / 190 mm nach unten |
| Hydraulikpumpe |
Zahnradpumpe |
| Hydraulikleistung Hauptkreis |
21 l/min |
| Hydraulikdruck Hauptkreis |
17,2 MPa / 172 bar |
| Hydraulikleistung Zusatzkreis |
3,1 l/min |
| Hydraulikdruck Zusatzkreis |
3,9 MPa / 39 bar |
| Schwenkmotor |
Kolbenmotor |
| Fahrmotoren |
Kolbenmotoren |
| Kraftstofftank |
12 l |
| Hydrauliköltank |
12,6 l |
| Hydraulische Vorsteuerung |
Serienmäßig |
| Auslegerschwenkung |
Serienmäßig |
Technische Angaben können je nach Ausführung, Ausstattung und verwendetem Anbaugerät abweichen. Abbildungen können Sonderausstattungen und optional erhältliche Anbaugeräte zeigen.
Warum Valtor?
Bei Arbeiten auf engem Raum müssen kompakte Abmessungen, präzise Bedienung und eine stabile Maschinenkonstruktion sinnvoll zusammenspielen. Deshalb setzt Valtor auf praxisgerechte Technik, bewährte Komponenten und eine wartungsfreundliche Bauweise.
Wir beraten Sie persönlich bei der Auswahl des passenden Baggers, der geeigneten Löffel und weiterer Anbaugeräte. Auch nach dem Kauf stehen wir Ihnen mit Ersatzteilen, Wartung und technischem Service als zuverlässiger Ansprechpartner zur Seite.
Valtor – Robuste Technik. Ehrliche Leistung.
