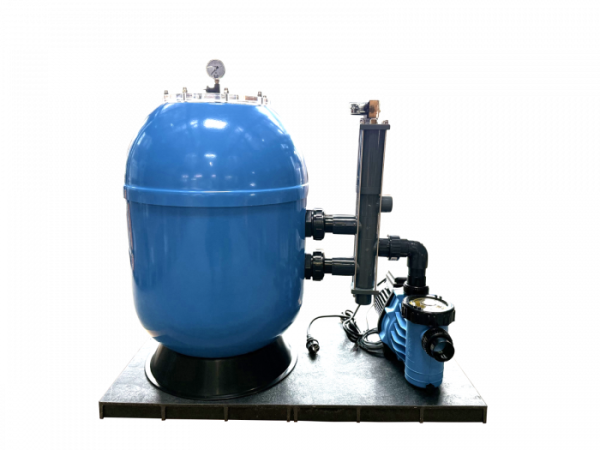

Der OKU GFK-Filterbehälter Atlantica Ø 620 mm mit BESGO 5-Wege-Ventil Rückspülventil und BADU Alpha ECO Soft Poolpumpe eignet sich für jegliche Art von Pools.
Die GFK Sandfilteranlage Atlantica Ø 620 mm mit BESGO 5-Wege-Stangenventil und BADU Alpha ECO Soft Pumpe ist eine leistungsstarke und hochwertige Lösung für die zuverlässige Poolfiltration.
Die Kombination aus robustem GFK-Filterkessel, automatisierbarem Rückspülventil und energieeffizienter Poolpumpe sorgt für einen komfortablen und langlebigen Betrieb Ihrer Poolanlage.
Der Filterkessel Atlantica besteht aus hochwertigem glasfaserverstärktem Kunststoff (GFK).
Dieses Material zeichnet sich durch eine hohe Druckbeständigkeit, Korrosionssicherheit und eine besonders lange Lebensdauer aus.
Die Filterkessel werden in sorgfältiger Handarbeit gefertigt und überzeugen durch ihre stabile Bauweise sowie ihr vergleichsweise geringes Gewicht, was Transport und Installation deutlich erleichtert.
Für eine komfortable und effiziente Rückspülung ist die Anlage mit einem BESGO 5-Wege-Stangenventil ausgestattet.
Mit diesem Ventil lässt sich der Rückspülvorgang automatisieren und optimieren, wodurch der Wartungsaufwand reduziert und eine konstant hohe Filterleistung gewährleistet wird.
Das BESGO Rückspülventil kann direkt am Filterkessel installiert oder auch flexibel an einer Wand montiert werden.
Die Anschlussstutzen lassen sich um 90° drehen und zusätzlich um ±4° feinjustieren, wodurch eine besonders einfache und flexible Installation ermöglicht wird.
Die Ansteuerung des 5-Wege-Ventils erfolgt über Wasser- oder Luftdruck.
Über eine externe Steuerung bzw. Zeitschaltuhr mit 230 V wird das im Lieferumfang enthaltene Magnetventil aktiviert.
Dieses öffnet während des Rückspülvorgangs automatisch und schließt anschließend wieder, sodass der normale Filterbetrieb fortgesetzt wird.
Für die Umwälzung des Poolwassers sorgt die leistungsstarke und energieeffiziente BADU Alpha ECO Soft Pumpe.
Sie zeichnet sich durch einen besonders sparsamen Betrieb, einen leisen Lauf sowie eine hohe Förderleistung aus und eignet sich ideal für moderne Poolanlagen mit hohen Anforderungen an Effizienz und Zuverlässigkeit.
Der aktuelle Betriebsdruck kann über das Manometer kontrolliert werden, das sich im Be- und Entlüfter am Filterdeckel befindet.
Zusätzlich verfügt der Filterkessel über einen Entleerhahn im unteren Bereich, über den das System beispielsweise zur Wintereinlagerung einfach entleert werden kann.
Diese Kombination aus hochwertigem GFK-Filterkessel, automatisierbarem BESGO Rückspülsystem und effizienter Poolpumpe macht die Atlantica Sandfilteranlage zu einer langlebigen und komfortablen Lösung für eine optimale Poolwasseraufbereitung.
Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der tausch vom Filtermedium, vorgenommen werden.
Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.
Um das befüllen bzw. den tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.
Die Vorteile von den Atlantica GFK Sandfilter:
- Filterkessel aus verstärktem Glasfaser
- UV-beständig
- Transparenter Deckel aus Methacrylat mit 8 Schrauben.
- Filterkessel Öffnung: Ø 30 cm
- Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
- Betriebsdruck: bis zu 1,47 bar
- Maximaler Druck: bis zu 2,45 bar
Die Vorteile von dem BESGO Stangenventil:
Die BESGO-Ventile weisen viele Vorteile auf:
-
Geringer Druckverlust: Durch den geringeren Druckverlust bei dem BESGO Ventilen verglichen mit einem herkömmlichen 6-Wege-Ventil erhalten Sie eine höhere Rückspülgeschwindigkeit in Ihrem Filterkessel.
Dies führt zu einem besseren Rückspülergebnis.
-
Installationsflexibilität: Kann direkt an dem Filter oder an einer Wand installiert werden.
Die Anschlussstutzen können um 90° gedreht werden.
-
Hohe Betriebssicherheit: Bei einem Stromausfall stellt das Ventil automatisch vom Rückspülvorgang wieder auf den Filtermodus um.
Dies verhindert eine ungewollt Entleerung des Pools.
-
Schnelle Umschaltung: Die Filterpumpe muss während des Betriebs nicht ausgeschaltet werden.
-
Swiss Made: Außergewöhnliche Fertigungsqualität und Zuverlässigkeit.
TÜV Rheinland Zertifizierung / GS-Norm
Funktionsweise von dem BESGO Rückspülautomat:
Das BESGO 5-Wege-Ventil arbeitet voll automatisch.
Die Ansteuerung von den Stangenventil erfolgt entweder per Wasserdruck (Anschluss an das Wassernetz) oder Luftdruck (per kleinen Luftkompressor).
Für die Steuerung des Ventils ist ein Druck von 3,5 bar erforderlich.
Um das Magnetventil für die Steuerung des Ventils zu Programmieren benötigen Sie eine einfache elektrische Steuerung / Zeitschaltuhr von 230 V.
Das Magnetventil am BESGO Ventil erhält durch die Steuerung einen elektrischen Impuls und öffnet sich dadurch.
Der Druck welcher dann entweder durch den Wasserdruck oder durch den Luftdruck entsteht komprimiert die Feder im inneren des BESGO Ventils.
Dadurch startet dann der Rückspülvorgang, welcher so lange dauert wie es gewünscht wird.
Während des gesamten Rückspülvorgangs muss das Magnetventil mit Strom versorgt werden.
Dies ist eine Sicherheitsvorrichtung das im Falle eines Stromausfalls das Ventil nicht auf Rückspülen stehen beleibt und dadurch unbeabsichtigt der Pool entleert wird.
Sollte es zu einem Stromausfall kommen schaltet das Ventil automatisch wieder auf den Filtermodus um.
Die Vorteile der BADU Alpha ECO Soft Poolpumpe:
Die drehzahlgesteuerte Pumpe BADU Alpha ECO Soft ist eine sehr energieeffiziente Poolpumpe.
Denn die Pumpenleistung kann individuell auf Ihre Bedürfnisse eingestellt werden.
Womit die Pumpe geringere Betriebskosten hat verglichen zu einer herkömmlichen einstufigen Pumpe.
Dadurch tun Sie nicht nur der Umwelt etwas gutes sondern sparen bares Geld bei den Betriebskosten von der Filteranlage.
Beispielrechnung: zu der Ersparnis der Betriebskosten bei der Atlantica Filteranlage Ø 620 mit der BADU Alpha ECO Soft:
Drehzahlgesteuerte Pumpe BADU Alpha ECO Soft verglichen mit einer einstufigen Pumpe BADU Magic II 11
| Vergleichsparameter: |
Poolpumpe: |
| Leistungsaufnahme P1 (kW): |
BADU Alpha ECO Soft:
0,04 - 0,75 kW
BADU Magic II 11:
0,75 kW |
| Fördermenge (in m³/h): |
BADU Alpha ECO Soft:
Bei 100 % 15,5 m³/h bei 8 Meter Wassersäule
BADU Magic II 11:
11 m³/h bei 8 Meter Wassersäule |
Damit die BADU Alpha ECO Soft den gleichen Volumenstrom wie die BADU Magic II 11 erzeugt (11 m³/h bei 8 Meter Wassersäule) benötigt die BADU Alpha ECO Soft nur 65 % ihrer Leistung.
Dafür benötigt die BADU Alpha ECO Soft Leistungsaufnahme P1 (kW): 0,49 |
| Leistungsvergleich: |
BADU Alpha ECO Soft:
P1 = 0,49 KW
BADU Magic II 11:
P1 = 0,72 KW |
| Ersparnis: |
Dadurch erspart die BADU Alpha ECO Soft 0,23 kW |
| Ø Betriebsstunden pro Saison: 1.800 Stunden |
| Ersparnis in kW: |
1.800 Stunden x 0,23 kW = 414 kW / h |
| Ersparnis in Euro (€) bei Stromkosten von 0,42 € pro kW/h: |
414 KW x 0,42 € = 173,88 € |
| Weiterer Vorteil: |
Durch erhöhten Volumenstrom bei der Rückspülung, kürzere Rückspülzeiten. |
- Korrosionsbeständigkeit – durch hochwertigen Kunststoff.
- Unempfindlich – gegen Verunreinigungen, dank eines Saugsiebes.
- Selbstansaugende – Pumpe max. 2,0 m oberhalb bis max. 3,0 m unterhalb des Wasserspiegels aufstellbar.
- Zuverlässige Abdichtung – durch wartungsfreie, geschlossene Balg – Gleitringdichtung.
- Sichere – Motor – bzw. Pumpenwelle kommt mit dem Schwimmbadwasser nicht in Berührung.
- Geräuscharm – niedrige Dauerschalldruckpegel während des Betriebes.
- Die Drehzahl der Pumpe kann frei an Ihre Bedürfnisse angepasst werden.
Anschlussmöglichkeiten GFK Pool Filteranlage Atlantica Ø 620 mm mit BESGO Ventil und BADU Alpha ECO Soft Poolpumpe:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
| Mit Filterpumpe: |
Art. Nr.: |
Anschluss Saugseite an der Filterpumpe: |
Anschluss am BESGO Ventil zum Pool: |
Anschluss am BESGO Ventil Rückspülleitung: |
| BADU Alpha ECO Soft Pumpe |
400802B-8 |
Ø 50 mm Pool Verrohrung |
Ø 50 mm Klebestutzen |
Ø 50 mm Klebestutzen |
Abmessungen GFK Filteranlage Atlantica Ø 620 mm mit BESGO Rückspülventil & BADU Alpha ECO Soft Poolpumpe:
| Mit Filterpumpe: |
Art. Nr.: |
Länge (L): |
Breite (B): |
Höhe (H): |
Höhe Rücklauf zum Pool (A): |
Stichmaß: |
| BADU Alpha ECO Soft Pumpe |
400802B-8 |
ca. 105 cm |
ca. 62 cm |
ca. 101,5 cm |
ca. 51,25 cm |
125 cm |
Technische Daten Pool Filteranlage Atlantica Ø 620 mm mit BESGO Rückspülventil & BADU Alpha ECO Soft Pumpe:
| Filteranlage: |
Sandfilteranlage Atlantica Ø 620 mm mit BESGO Rückspülventil & BADU Alpha ECO Soft Pumpe |
| Art. Nr.: |
400802B-8 |
| Betriebsdruck: |
bis zu
1,47 bar
1,5 kg/cm² |
| Maximaler Druck: |
bis zu
2,45 bar
2,5 kg/cm² |
| Betriebstemperatur: |
1 ºC bis 40 ºC |
| Filterfläche: |
0,30 m² |
Menge Filtersand
Filtersand Körnung: |
150 kg
0,4 - 0,8 mm |
Menge Filterglas
Filterglas Körnung: |
150 kg
0,5 - 1,0 mm |
Menge Filterpearls
Filterpearls Körnung: |
129 kg
0,5 - 1,0 mm |
| Technische Daten Filterpumpe: |
BADU Alpha ECO Soft Pumpe |
| Poolpumpen Typ: |
Drehzahlgesteuerte Poolpumpe |
| Poolpumpen Art: |
Selbstansaugende Poolpumpe |
| Aufstellort: |
max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus |
| Fördermenge (in m³/h): |
15,5 m³/h bei 8 Meter Wassersäule |
| Salzwasserbeständig: |
max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter |
| Leistungsaufnahme P1/-abgabe P2 (kW) |
0,04 - 0,75 / 0,02 - 0,50 |
| Nennstrom (A) |
1 ~ 230 V
0,30 - 3,20 |
| Steckerfertig: |
Ja mit 3,0 m Kabel |
| Externe Ansteuerung der Poolpumpe: |
Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende.
Zur Ansteuerung:
Digitalsignal (Potentialfrei)
Steckkontakte (Analogsignal)
|
Technische Daten zu dem 5-Wege BESGO Ventil:
| Bezeichnung: |
Art. Nr.: |
Durchmesser Ø Verrohrung: |
Stichmaß: |
| BESGO-Rückspülventil DN40/ Ø 50/1.5" 125 mm |
083103 |
Ø 50 mm |
125 mm |
- Betriebsdruck Wasserkreislauf: max. 3,5 bar
- Steuerdruck beim Magnetventil: zwischen 3,5 - 6,0 bar
- Innenteile aus hochwertigen V4A (AISI 1.4571)
- Dichtung Viton/PTFE – ozonbeständig
- TÜV Rheinland Zertifizierung / GS-Norm
Passendes Anschlusszubehör für das BESGO Ventil für den Wasserrücklauf in den Pool:
Lieferumfang von der GFK Sandfilteranlage Atlantica Ø 620 mm mit BESGO Rückspülventil & BADU Alpha ECO Soft Poolpumpe:
- GFK-Filterkessel Atlantica Ø 620 mm
- BADU Alpha ECO Soft Poolpumpe
- Das zum Filterbehälter passende BESGO 5-Wege Rückspülventil DN40/ Ø 50 mm
- 3/2-Wege-Magnetventil (230 V) mit Handnotbetätigung zur Steuerung des BESGO Ventils.
- 2 Anschlüsse 1/4“ und 1/8" für die Ansteuerung des Magnetventils.
- Behälter Anschlussgarnitur für BESGO Ventile.
- 2 x PVC-Muffe Ø 50 mm
- PVC-Verrohrung zwischen BESGO Ventil und Pumpe
- 5 x Schrauben
- 5 x Beilagscheiben
- Manometer mit Entlüftung
- Entleerung
- PVC-Kleber
- PVC-Reiniger
Optionaler Lieferumfang zu der GFK Sandfilteranlage Atlantica Ø 620 mm mit BESGO Rückspülventil & BADU Alpha ECO Soft Poolpumpe:
- Filtermedium
- Filtersand
- EGFM Eco Glas
- Filtermedium OKU Crystal Filterpearls
- Anschlussset für Druckluft Kompressor 1/4" IG für BESGO Ventil
- Anschlussset 1 zu Kompressor 1/4" IG für 1 Besgo Ventil, 083701
- Anschlussset 2 zu Kompressor 1/4 für IG für 2 BESGO Ventil, 083702
- Anschlussset 3 zu Kompressor 1/4 für IG für 3 BESGO Ventil, 083703
- Druckluft Kompressor
- BESGO Installationseinheit für Steuerdruck Wasser
