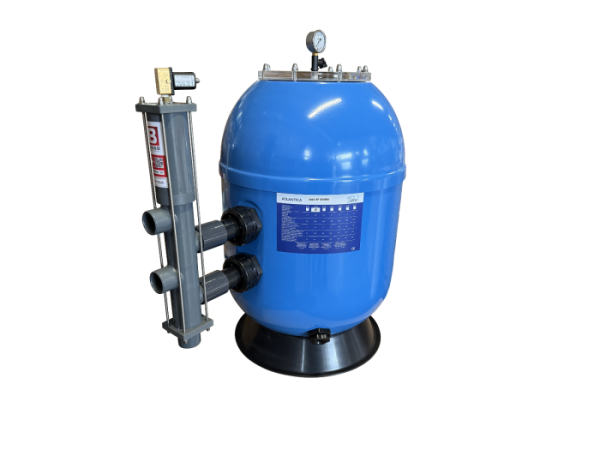

Der OKU GFK-Filterbehälter Atlantica mit BESGO 5-Wege-Ventil Rückspülventil eignet sich für jegliche Art von Pools.
Der GFK-Filterbehälter Atlantica mit dem BESGO 5-Wege-Ventil eignet sich für alle Arten von Pool Installationen.
Mit den BESGO Stangenventil können Sie den Rückspühlvorgang bei Ihrer Filteranlage automatisieren und optimieren.
Das Rückspülventil kann ganz einfach direkt am Filterkessel angebracht werden oder auch weiter entfernt vom Filterkessel und z.B. an einer Wand befestigt werden.
Denn die Anschlussstutzen bei dem BESGO Ventil können um 90° gedreht werden
und bieten dann zusätzlich noch die Möglichkeit der Feinjustierung um +/- 4°.
Angesteuert wird das 5-Wege Ventil entweder mit Wasserdruck oder mit Luftdruck.
Die Ansteuerung des Ventils erfolgt dann über eine Steuerung / Zeitschaltuhr mit 230 V.
Mit der Steuereinheit wird dann das Magnetventil angesteuert, welches im Lieferumfang enthalten ist.
Das Magnet Ventil öffnet sich dann und der Rückspülprozess wird eingeleitet bzw. schließt sich dann wieder und der Filterprozess läuft.
Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.
Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.
Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.
Die hochwertigen Filterkessel werden in Handarbeit gefertigt.
Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.
Ein weiterer Vorteil von dem GFK Filterkessel ist das leichte Gewicht von dem Filterkessel, welches das Handling deutlich vereinfacht.
Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.
Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der tausch vom Filtermedium, vorgenommen werden.
Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.
Um das befüllen bzw. den tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.
Die Vorteile von den Atlantica GFK Sandfilter:
- Filterkessel aus verstärktem Glasfaser
- UV-beständig
- Transparenter Deckel aus Methacrylat mit 8 Schrauben.
- Filterkessel Öffnung: Ø 30 cm
- Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
- Betriebsdruck: bis zu 1,47 bar
- Maximaler Druck: bis zu 2,45 bar
Die Vorteile von dem BESGO Stangenventil:
Die BESGO-Ventile weisen viele Vorteile auf:
-
Geringer Druckverlust: Durch den geringeren Druckverlust bei dem BESGO Ventilen verglichen mit einem herkömmlichen 6-Wege-Ventil erhalten Sie eine höhere Rückspülgeschwindigkeit in Ihrem Filterkessel.
Dies führt zu einem besseren Rückspülergebnis.
-
Installationsflexibilität: Kann direkt an dem Filter oder an einer Wand installiert werden.
Die Anschlussstutzen können um 90° gedreht werden.
-
Hohe Betriebssicherheit: Bei einem Stromausfall stellt das Ventil automatisch vom Rückspülvorgang wieder auf den Filtermodus um.
Dies verhindert eine ungewollt Entleerung des Pools.
-
Schnelle Umschaltung: Die Filterpumpe muss während des Betriebs nicht ausgeschaltet werden.
-
Swiss Made: Außergewöhnliche Fertigungsqualität und Zuverlässigkeit.
TÜV Rheinland Zertifizierung / GS-Norm
-
Anpassbar an alle Filter: Ventile von d.50 mm bis d.140 mm Durchmesser erhältlich.
Funktionsweise von dem BESGO Rückspülautomat:
Das BESGO 5-Wege-Ventil arbeitet voll automatisch.
Die Ansteuerung von den Stangenventil erfolgt entweder per Wasserdruck (Anschluss an das Wassernetz) oder Luftdruck (per kleinen Luftkompressor).
Für die Steuerung des Ventils ist ein Druck von 3,5 bar erforderlich.
Um das Magnetventil für die Steuerung des Ventils zu Programmieren benötigen Sie eine einfache elektrische Steuerung / Zeitschaltuhr von 230 V.
Das Magnetventil am BESGO Ventil erhält durch die Steuerung einen elektrischen Impuls und öffnet sich dadurch.
Der Druck welcher dann entweder durch den Wasserdruck oder durch den Luftdruck entsteht komprimiert die Feder im inneren des BESGO Ventils.
Dadurch startet dann der Rückspülvorgang, welcher so lange dauert wie es gewünscht wird.
Während des gesamten Rückspülvorgangs muss das Magnetventil mit Strom versorgt werden.
Dies ist eine Sicherheitsvorrichtung das im Falle eines Stromausfalls das Ventil nicht auf Rückspülen stehen beleibt und dadurch unbeabsichtigt der Pool entleert wird.
Sollte es zu einem Stromausfall kommen schaltet das Ventil automatisch wieder auf den Filtermodus um.
Abmessungen von dem GFK Filterkessel Atlantica:
| Filterbehälter Ø: |
Ø 400 mm: |
Ø 510 mm: |
Ø 620 mm: |
| Art. Nr.: |
400800B-1 |
400801B-1 |
400802B-1 |
| A: |
565 mm |
790 mm |
860 mm |
| B: |
400 mm |
510 mm |
620 mm |
| C: |
250 mm |
350 mm |
400 mm |
| D: |
375 mm |
475 mm |
525 mm |
| E: |
312,5 mm |
412,5 mm |
462,5 mm |
| F: |
440 mm |
540 mm |
590 mm |
| Stichmaß: |
125 mm |
125 mm |
125 mm |
Technische Daten von dem GFK Filterkessel Atlantica:
| Filterbehälter Ø: |
Ø 400 mm: |
Ø 510 mm: |
Ø 620 mm: |
| Art. Nr.: |
400800B-1 |
400801B-1 |
400802B-1 |
| Betriebsdruck: |
bis zu
1,47 bar
1,5 kg/cm² |
bis zu
1,47 bar
1,5 kg/cm² |
bis zu
1,47 bar
1,5 kg/cm² |
| Maximaler Druck: |
bis zu
2,45 bar
2,5 kg/cm² |
bis zu
2,45 bar
2,5 kg/cm² |
bis zu
2,45 bar
2,5 kg/cm² |
| Betriebstemperatur: |
1 ºC bis 40 ºC |
1 ºC bis 40 ºC |
1 ºC bis 40 ºC |
| Anschluss: |
1 ½“ IG |
1 ½“ IG |
1 ½“ IG |
| Filterfläche: |
0,13 m² |
0,20 m² |
0,30 m² |
| Durchfluss: |
7 m³/h |
10 m³/h |
15 m³/h |
| Gewicht: |
14 kg |
20 kg |
25 kg |
Menge Filtersand
Filtersand Körnung: |
50 kg
0,4 - 0,8 mm |
100 kg
0,4 - 0,8 mm |
150 kg
0,4 - 0,8 mm |
Menge Filterglas
Filterglas Körnung: |
50 kg
0,5 - 1,0 mm |
100 kg
0,5 - 1,0 mm |
150 kg
0,5 - 1,0 mm |
Menge Filterpearls
Filterpearls Körnung: |
43 kg
0,5 - 1,0 mm |
86 kg
0,5 - 1,0 mm |
129 kg
0,5 - 1,0 mm |
Menge Aqualoon /
Filterbälle: |
1400 g |
2800 g |
4200 g |
Technische Daten zu dem 5-Wege BESGO Ventil:
| Bezeichnung: |
Art. Nr.: |
Durchmesser Ø Verrohrung: |
Stichmaß: |
| BESGO-Rückspülventil DN40/ Ø 50/1.5" 125 mm |
083103 |
Ø 50 mm |
125 mm |
-
- Betriebsdruck Wasserkreislauf: max. 3,5 bar
- Steuerdruck beim Magnetventil: zwischen 3,5 - 6,0 bar
- Innenteile aus hochwertigen V4A (AISI 1.4571)
- Dichtung Viton/PTFE – ozonbeständig
- TÜV Rheinland Zertifizierung / GS-Norm
Lieferumfang von dem GFK-Filterkessel Atlantica mit BESGO 5-Wege Rückspülventil:
- GFK-Filterkessel Atlantica in entsprechender Größe
- Das zum Filterbehälter passende BESGO 5-Wege Rückspülventil DN40/ Ø 50
- 3/2-Wege-Magnetventil (230 V) mit Handnotbetätigung zur Steuerung des BESGO Ventils.
- 2 Anschlüsse 1/4“ und 1/8" für die Ansteuerung des Magnetventils.
- Behälter Anschlussgarnitur für BESGO Ventile.
- 2 x Muffe Ø 50 mm
- Manometer mit Entlüftung
- Entleerung
