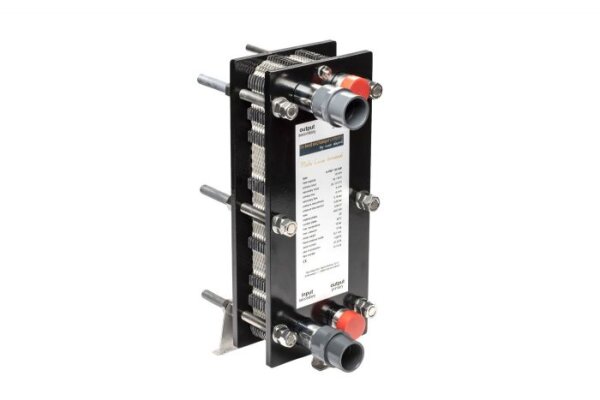

OKU Daprà Plattenwärmetauscher G-PWT 30 AISI 316 - 32 kW

Artikelnummer: OK101420
HAN: 101420
Hersteller: OKU-Obermaier GmbH

787,71 €

inkl. 19% USt. , zzgl.

Bestellartikel
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

Pool Plattenwärmetauscher Daprà G-PWT

Die Pool Plattenwärmetauscher G-PWT von Daprà sind eine leistungsstarke und energieeffiziente Lösung zur Erwärmung von Poolwasser über einen separaten Heizkreislauf.
Als hochwertiger Pool Wärmetauscher sorgen sie für eine schnelle und gleichmäßige Wärmeübertragung und tragen zu einer konstant angenehmen Wassertemperatur im Pool bei.

Dank der großen Wärmeübertragungsfläche sind diese Plattenwärmetauscher für Pools besonders gut für Niedertemperatur-Heizsysteme geeignet.
Dazu zählen unter anderem Wärmepumpen, Solaranlagen, geothermische Heizsysteme sowie weitere moderne und umweltfreundliche Heizlösungen.
Ausgelegt worden sind die Wärmetauscher für eine Vorlauftemperatur von 35 °C bis 55 °C und haben einen Einsatzbereich von 22 bis 120 kW.
Die effiziente Bauweise ermöglicht eine optimale Nutzung der vorhandenen Heizenergie und reduziert den Energieverbrauch nachhaltig.

Die Pool Plattenwärmetauscher von Daprà überzeugen durch ihre kompakte Bauform, hochwertige Materialien und eine lange Lebensdauer.
Sie eignen sich ideal für private Pools, Hotel- und Wellnessanlagen sowie für den gewerblichen Poolbetrieb und stellen eine zuverlässige Lösung für eine effiziente Poolheizung.

Abmessungen des Daprà Schwimmbad Wärmetauscher G-PWT:

Maßzeichnung Daprà Pool Plattenwärmetauscher G-PWT

Artikel:	Art. Nr.:	A:	B:	C:	D:	E:	H1/F	H1/G:	J:
G-PWT 30 AISI 316	101420	200 mm	470mm	70 mm	380 mm	137 mm	70 mm / 1¼”	40 mm / 1¼”	26,3 mm
G-PWT 50 AISI 316	101421	200 mm	470mm	70 mm	380 mm	137 mm	70 mm / 1¼”	40 mm / 1¼”	38 mm
G-PWT 70 AISI 316	101422	200 mm	470mm	70 mm	380 mm	137 mm	70 mm / 1¼”	40 mm / 1¼”	49,6 mm
G-PWT 100 AISI 316	101423	200 mm	470mm	70 mm	380 mm	197 mm	70 mm / 1¼”	40 mm / 1¼”	61,2 mm
G-PWT 120 AISI 316	101424	200 mm	470mm	70 mm	380 mm	197 mm	70 mm / 1¼”	40 mm / 1¼”	72,7 mm

Technische Daten von dem Daprà Pool Wärmetauscher G-PWT:

Artikel	G-PWT 30 AISI 316	G-PWT 30 AISI 316	G-PWT 50 AISI 316	G-PWT 50 AISI 316	G-PWT 70 AISI 316	G-PWT 70 AISI 316	G-PWT 100 AISI 316	G-PWT 100 AISI 316	G-PWT 120 AISI 316	G-PWT 120 AISI 316
Art. Nr.:	101420	101420	101421	101421	101422	101422	101423	101423	101424	101424
Wärmeleistung:	32 kW	22 kW	55 kW	32 kW	75 kW	45 kW	100 kW	58 kW	120 kW	71 kW
Primär ein/aus:	55/37,5 °C	55/27,5 °C	55/36,5 °C	55/27 °C	55/34,5 °C	55/26,9 °C	55/35,5 °C	55/26,8 °C	55/34 °C	55/26,8 °C
Sekundär ein/aus:	20/37,2 °C	20/30,5 °C	20/37,6 °C	20/30,2 °C	20/36 °C	20/29,7 °C	20/38,8 °C	20/30,9 °C	20/37,5 °C	20/30,2 °C
Wärmeleistung:	23 kW	15 kW	40 kW	22 kW	54 kW	32 kW	70 kW	40 kW	82 kW	50 kW
Primär ein/aus:	45/32,5 °C	45/26,3 °C	45/31,6 °C	45/25,8 °C	45/30,3 °C	45/25 °C	45/31,5 °C	45/25,6 °C	45/30,4 °C	45/25,2 °C
Sekundär ein/aus:	20/32,5 °C	20/27,2 °C	20/33 °C	20/27 °C	20/31,5 °C	20/26,9 °C	20/33,2 °C	20/27,5 °C	20/32 °C	20/27,2 °C
Wärmeleistung:	14 kW	9 kW	23 kW	13,5 kW	32 kW	19,5 kW	41 kW	24,5 kW	50 kW	30,5 kW
Primär ein/aus:	35/27,4 °C	35/23,8 °C	35/27,3 °C	35/23,3 °C	35/26,3 °C	35/22,9 °C	35/27,1 °C	35/23,2 °C	35/26,3 °C	35/22,95 °C
Sekundär ein/aus:	20/27,55 °C	20/24,85 °C	20/27,35 °C	20/24,3 °C	20/26,9 °C	20/24,2 °C	20/27,7 °C	20/24,6 °C	20/27,2 °C	20/24,4 °C
Durchflussmenge primär:	1,6 m³/h	0,7 m³/h	2,6 m³/h	1 m³/h	3,2 m³/h	1,4 m³/h	4,5 m³/h	1,8 m³/h	5 m³/h	2,2 m³/h
Durchflussmenge sekundär:	1,6 m³/h	1,8 m³/h	2,7 m³/h	2,7 m³/h	4 m³/h	4 m³/h	4,6 m³/h	4,6 m³/h	6 m³/h	6 m³/h
Druckverlust primär:	0,17 bar	0,04 bar	0,2 bar	0,04 bar	0,14 bar	0,04 bar	0,21 bar	0,04 bar	0,19 bar	0,04 bar
Druckverlust sekundär:	0,18 bar	0,23 bar	0,23 bar	0,23 bar	0,28 bar	0,28 bar	0,23 bar	0,24 bar	0,28 bar	0,28 bar
Berechnungsgrundlage sekundär:	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C
Installation Schwimmbad:	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass
Anzahl Platten:	9	9	13	13	17	17	21	21	25	25
Fläche:	0,29 m²	0,29 m²	0,45 m²	0,45 m²	0,62 m²	0,62 m²	0,78 m²	0,78 m²	0,94 m²	0,94 m²
Material Platten:	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316
Material Gewindestangen:	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304	AISI 304
Max. Betriebstemperatur:	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C
Max. Betriebsdruck:	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Leergewicht Edelstahl:	25 kg	25 kg	27 kg	27 kg	28 kg	28 kg	29 kg	29 kg	31 kg	31 kg
Gestellmaterial lackiert RAL9005:	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR	S 235 JR
Dichtungen NBRHT:	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C
