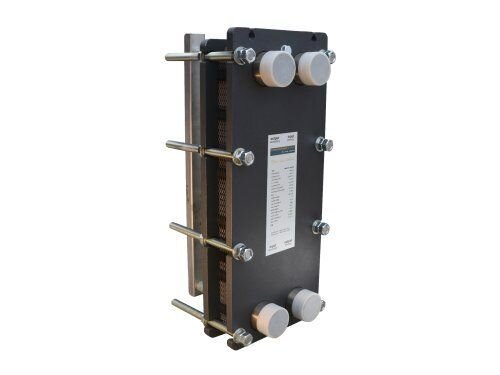

OKU Daprà Plattenwärmetauscher 13M-PWT 46A/15B Ti - 1200 kW

Artikelnummer: OK101443T
HAN: 101443T
Hersteller: OKU-Obermaier GmbH

9.657,52 €

inkl. 19% USt. , zzgl.

Bestellartikel

Stk

Beschreibung

Pool Plattenwärmetauscher Daprà 13M-PWT-Ti Titan

Die Titan Pool Plattenwärmetauscher 13M-PWT-Ti von Daprà sind eine leistungsstarke und energieeffiziente Lösung zur Erwärmung von Salzwasserpools über einen separaten Heizkreislauf.
Als hochwertiger Pool Wärmetauscher sorgen sie für eine schnelle und gleichmäßige Wärmeübertragung und tragen zu einer konstant angenehmen Wassertemperatur im Pool bei.

Dank der großen Wärmeübertragungsfläche sind diese Titan Plattenwärmetauscher für Salzwasserpools besonders gut für Niedertemperatur-Heizsysteme geeignet.
Dazu zählen unter anderem Wärmepumpen, Solaranlagen, geothermische Heizsysteme sowie weitere moderne und umweltfreundliche Heizlösungen.
Ausgelegt worden sind die Wärmetauscher für eine Vorlauftemperatur von 40 °C bis 70 °C und haben einen Einsatzbereich von 400 bis 1200 kW.
Die effiziente Bauweise ermöglicht eine optimale Nutzung der vorhandenen Heizenergie und reduziert den Energieverbrauch nachhaltig.

Die Titan Pool Plattenwärmetauscher von Daprà überzeugen durch ihre kompakte Bauform, hochwertige Materialien und eine lange Lebensdauer.
Sie eignen sich ideal für private Pools, Hotel- und Wellnessanlagen sowie für den gewerblichen Poolbetrieb und stellen eine zuverlässige Lösung für eine effiziente Poolheizung.

Abmessungen des Daprà Schwimmbad Wärmetauscher 13M-PWT-Ti Titan:

Maßzeichnung Daprà Pool Plattenwärmetauscher 13M--PWT

Artikel:	Art. Nr.:	A:	B:	C:	D:	E:	H1/F	H1/G:	J:
13M-PWT 14A/7B Ti	101435T	310 mm	725 mm	125mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	71 mm
13M-PWT 17A/10B Ti	101436T	310 mm	725 mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	91 mm
13M-PWT 25A/8B Ti	101437T	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	112 mm
13M-PWT 27A/10B Ti	101438T	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	125 mm
13M-PWT 26A/17B Ti	101439T	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	146 mm
13M-PWT 31A/18B Ti	101440T	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	166 mm
13M-PWT 35A/18B Ti	101441T	310 mm	725mm	125 mm	600 mm	800 mm	58 mm / 2½”	58 mm / 2½”	180 mm
13M-PWT 35A/22B Ti	101442T	310 mm	725mm	125 mm	600 mm	800 mm	58 mm / 2½”	58 mm / 2½”	193 mm
13M-PWT 46A/15B Ti	101443T	310 mm	725mm	125 mm	600 mm	800 mm	58 mm / 2½”	58 mm / 2½”	207 mm

Technische Daten von dem Daprà Pool Wärmetauscher 13M-PWT-Ti Titan:

Artikel	13M-PWT 14A/7B Ti	13M-PWT 17A/10B Ti	13M-PWT 25A/8B Ti	13M-PWT 27A/10B Ti	13M-PWT 26A/17B Ti	13M-PWT 31A/18B Ti	13M-PWT 35A/18B Ti	13M-PWT 35A/22B Ti	13M-PWT 46A/15B Ti
Art. Nr.:	101435T	101436T	101437T	101438T	101439T	101440T	101441t	101442T	101443T
Wärmeleistung:	400 kW	500 kW	600 kW	700 kW	800 kW	900 kW	1000 kW	1100 kW	1200 kW
Primär ein/aus:	70/41 °C	70/41 °C	70/37,2 °C	70/36 °C	70/38 °C	70/37 °C	70/36,2 °C	70/35,6 °C	70/35 °C
Sekundär ein/aus:	20/47,5 °C	20/47 °C	20/46 °C	20/44 °C	20/44,6 °C	20/44,2 °C	20/42,7°C	20/41,6 °C	20/43,5 °C
Wärmeleistung:	310 kW	390 kW	470 kW	550 kW	630 kW	710 kW	790 kW	860 kW	940 kW
Primär ein/aus:	60/37,45 °C	60/37 °C	60/34,2 °C	60/33 °C	60/35 °C	60/34 °C	60/33,4 °C	60/33 °C	60/32,5 °C
Sekundär ein/aus:	20/41,4 °C	20/41 °C	20/40,2 °C	20/39 °C	20/39,4 °C	20/39 °C	20/38 °C	20/37 °C	20/38,5 °C
Wärmeleistung:	225 kW	290 kW	350 kW	400 kW	465 kW	525 kW	572 kW	605 kW	660 kW
Primär ein/aus:	50/33,6 °C	50/33,1 °C	50/30,9 °C	50/30,6 °C	50/31,5 °C	50/30,9 °C	50/30,8 °C	50/31,1 °C	50/30,8 °C
Sekundär ein/aus:	20/35,5 °C	20/35,6 °C	20/35,1 °C	20/33,8 °C	20/34,3 °C	20/34,1 °C	20/33 °C	20/31,9 °C	20/32,9 °C
Wärmeleistung:	145 kW	190 kW	230 kW	255 kW	305 kW	344 kW	375 kW	394 kW	425 kW
Primär ein/aus:	40/29,5 °C	40/29 °C	40/27,5 °C	40/27,7 °C	40/27,9 °C	40/27,5 °C	40/27,4 °C	40/27,8 °C	40/27,7 °C
Sekundär ein/aus:	20/30 °C	20/30,2 °C	20/29,9 °C	20/28,8 °C	20/29,4 °C	20/29,3 °C	20/28,5 °C	20/27,7 °C	20/28,3 °C
Durchflussmenge primär:	12 m³/h	15 m³/h	16 m³/h	18 m³/h	22 m³/h	24 m³/h	26 m³/h	28 m³/h	30 m³/h
Durchflussmenge sekundär:	12,5 m³/h	16 m³/h	20 m³/h	25 m³/h	28 m³/h	32 m³/h	38 m³/h	44 m³/h	44 m³/h
Druckverlust primär:	27 kPa	24 kPa	20 kPa	20 kPa	19 kPa	18 kPa	19 kPa	18 kPa	20 kPa
Druckverlust sekundär:	31 kPa	29 kPa	34 kPa	40 kPa	33 kPa	34 kPa	42 kPa	46 kPa	46 kPa
Berechnungsgrundlage sekundär:	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C
Installation Schwimmbad:	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass
Anzahl Platten:	21	27	33	37	43	49	53	57	61
Fläche:	2,38 m²	3,13 m²	3,88 m²	4,38 m²	5,13 m²	5,88 m²	6,38 m²	6,88 m²	7,38 m²
Material Platten:	Titan	Titan	Titan	Titan	Titan	Titan	Titan	Titan	Titan
Material Gewindestangen:	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88
Max. Betriebstemperatur:	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C
Max. Betriebsdruck:	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa
Leergewicht Edelstahl:	94 kg	97 kg	99 kg	101 kg	104 kg	107 kg	108 kg	110 kg	112 kg
Gestellmaterial lackiert RAL9005:	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N
Dichtungen NBRHT:	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C
