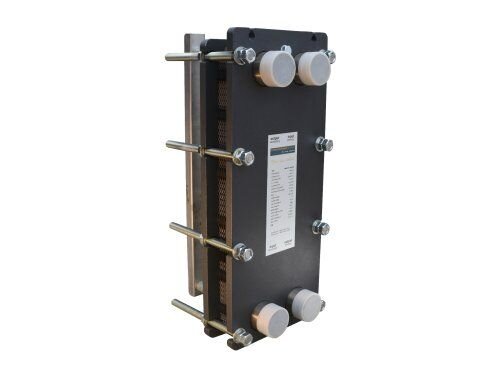

OKU Daprà Plattenwärmetauscher 13M-PWT 46A/15B AISI - 1200 kW

Artikelnummer: OK101419
HAN: 101419
Hersteller: OKU-Obermaier GmbH

4.931,36 €

inkl. 19% USt. , zzgl.

Bestellartikel

Stk

Beschreibung

Pool Plattenwärmetauscher Daprà 13M-PWT

Die Pool Plattenwärmetauscher 13M-PWT von Daprà sind eine leistungsstarke und energieeffiziente Lösung zur Erwärmung von Poolwasser über einen separaten Heizkreislauf.
Als hochwertiger Pool Wärmetauscher sorgen sie für eine schnelle und gleichmäßige Wärmeübertragung und tragen zu einer konstant angenehmen Wassertemperatur im Pool bei.

Dank der großen Wärmeübertragungsfläche sind diese Plattenwärmetauscher für Pools besonders gut für Niedertemperatur-Heizsysteme geeignet.
Dazu zählen unter anderem Wärmepumpen, Solaranlagen, geothermische Heizsysteme sowie weitere moderne und umweltfreundliche Heizlösungen.
Ausgelegt worden sind die Wärmetauscher für eine Vorlauftemperatur von 40 °C bis 70 °C und haben einen Einsatzbereich von 400 bis 1200 kW.
Die effiziente Bauweise ermöglicht eine optimale Nutzung der vorhandenen Heizenergie und reduziert den Energieverbrauch nachhaltig.

Die Pool Plattenwärmetauscher von Daprà überzeugen durch ihre kompakte Bauform, hochwertige Materialien und eine lange Lebensdauer.
Sie eignen sich ideal für private Pools, Hotel- und Wellnessanlagen sowie für den gewerblichen Poolbetrieb und stellen eine zuverlässige Lösung für eine effiziente Poolheizung.

Abmessungen des Daprà Schwimmbad Wärmetauscher 13M-PWT:

Maßzeichnung Daprà Pool Plattenwärmetauscher 13M--PWT

Artikel:	Art. Nr.:	A:	B:	C:	D:	E:	H1/F	H1/G:	J:
13M-PWT 14A/7B AISI 316	101411	310 mm	725 mm	125mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	71 mm
13M-PWT 17A/10B AISI 316	101412	310 mm	725 mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	91 mm
13M-PWT 25A/8B AISI 316	101413	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	112 mm
13M-PWT 27A/10B AISI316	101414	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	125 mm
13M-PWT 26A/17B AISI 316	101415	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	146 mm
13M-PWT 31A/18B AISI 316	101416	310 mm	725mm	125 mm	600 mm	530 mm	58 mm / 2½”	58 mm / 2½”	166 mm
13M-PWT 35A/18B AISI 316	101417	310 mm	725mm	125 mm	600 mm	800 mm	58 mm / 2½”	58 mm / 2½”	180 mm
13M-PWT 35A/22B AISI 316	101418	310 mm	725mm	125 mm	600 mm	800 mm	58 mm / 2½”	58 mm / 2½”	193 mm
13M-PWT 46A/15B AISI 316	101419	310 mm	725mm	125 mm	600 mm	800 mm	58 mm / 2½”	58 mm / 2½”	207 mm

Technische Daten von dem Daprà Pool Wärmetauscher 13M-PWT:

Artikel	13M-PWT 14A/7B AISI 316	13M-PWT 17A/10B AISI 316	13M-PWT 25A/8B AISI 316	13M-PWT 27A/10B AISI 316	13M-PWT 26A/17B AISI 316	13M-PWT 31A/18B AISI 316	13M-PWT 35A/18B AISI 316	13M-PWT 35A/22B AISI 316	13M-PWT 46A/15B AISI 316
Art. Nr.:	101411	101412	101413	101414	101415	101416	101417	101418	101419
Wärmeleistung:	400 kW	500 kW	600 kW	700 kW	800 kW	900 kW	1000 kW	1100 kW	1200 kW
Primär ein/aus:	70/41 °C	70/41 °C	70/37,2 °C	70/36 °C	70/38 °C	70/37 °C	70/36,2 °C	70/35,6 °C	70/35 °C
Sekundär ein/aus:	20/47,5 °C	20/47 °C	20/46 °C	20/44 °C	20/44,6 °C	20/44,2 °C	20/42,7°C	20/41,6 °C	20/43,5 °C
Wärmeleistung:	310 kW	390 kW	470 kW	550 kW	630 kW	710 kW	790 kW	860 kW	940 kW
Primär ein/aus:	60/37,45 °C	60/37 °C	60/34,2 °C	60/33 °C	60/35 °C	60/34 °C	60/33,4 °C	60/33 °C	60/32,5 °C
Sekundär ein/aus:	20/41,4 °C	20/41 °C	20/40,2 °C	20/39 °C	20/39,4 °C	20/39 °C	20/38 °C	20/37 °C	20/38,5 °C
Wärmeleistung:	225 kW	290 kW	350 kW	400 kW	465 kW	525 kW	572 kW	605 kW	660 kW
Primär ein/aus:	50/33,6 °C	50/33,1 °C	50/30,9 °C	50/30,6 °C	50/31,5 °C	50/30,9 °C	50/30,8 °C	50/31,1 °C	50/30,8 °C
Sekundär ein/aus:	20/35,5 °C	20/35,6 °C	20/35,1 °C	20/33,8 °C	20/34,3 °C	20/34,1 °C	20/33 °C	20/31,9 °C	20/32,9 °C
Wärmeleistung:	145 kW	190 kW	230 kW	255 kW	305 kW	344 kW	375 kW	394 kW	425 kW
Primär ein/aus:	40/29,5 °C	40/29 °C	40/27,5 °C	40/27,7 °C	40/27,9 °C	40/27,5 °C	40/27,4 °C	40/27,8 °C	40/27,7 °C
Sekundär ein/aus:	20/30 °C	20/30,2 °C	20/29,9 °C	20/28,8 °C	20/29,4 °C	20/29,3 °C	20/28,5 °C	20/27,7 °C	20/28,3 °C
Durchflussmenge primär:	12 m³/h	15 m³/h	16 m³/h	18 m³/h	22 m³/h	24 m³/h	26 m³/h	28 m³/h	30 m³/h
Durchflussmenge sekundär:	12,5 m³/h	16 m³/h	20 m³/h	25 m³/h	28 m³/h	32 m³/h	38 m³/h	44 m³/h	44 m³/h
Druckverlust primär:	27 kPa	24 kPa	20 kPa	20 kPa	19 kPa	18 kPa	19 kPa	18 kPa	20 kPa
Druckverlust sekundär:	31 kPa	29 kPa	34 kPa	40 kPa	33 kPa	34 kPa	42 kPa	46 kPa	46 kPa
Berechnungsgrundlage sekundär:	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C	20°C
Installation Schwimmbad:	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass	bypass
Anzahl Platten:	21	27	33	37	43	49	53	57	61
Fläche:	2,38 m²	3,13 m²	3,88 m²	4,38 m²	5,13 m²	5,88 m²	6,38 m²	6,88 m²	7,38 m²
Material Platten:	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316	AISI 316
Material Gewindestangen:	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88	DIN 975 88
Max. Betriebstemperatur:	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C	90°C
Max. Betriebsdruck:	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa	1 MPa
Leergewicht Edelstahl:	100 kg	104 kg	108 kg	111 kg	116 kg	120 kg	123 kg	126 kg	128 kg
Gestellmaterial lackiert RAL9005:	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N	S 355 J2+N
Dichtungen NBRHT:	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C	max. 150°C
