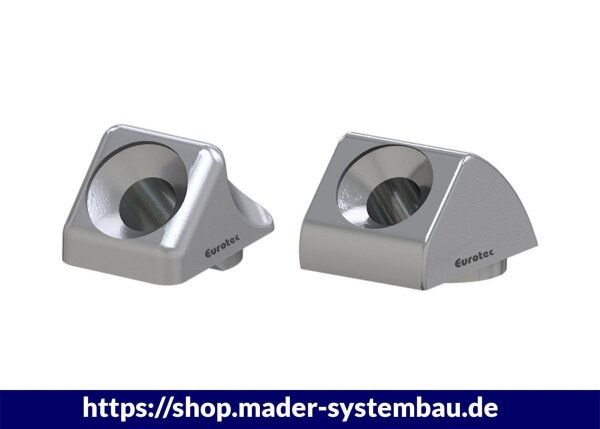

Taurus 45°
Der Taurus 45° ist für die Befestigung von Metallzuglaschen speziell im Holzbau konzipiert. Eine kraftschlüssige Verbindung wird erzeugt, wenn der Schraubenkopf mit gesamtem Umfang am Material anliegt. Damit ein Herausrutschen des Taurus vermieden wird, werden in den Metalllaschen einfache Rundlöcher gebohrt/gefräst oder gelasert.
Der Taurus sorgt dafür, dass Schrauben in einer 45°-Neigung verschraubt werden können, wodurch eine schnelle und unkomplizierte Übertragbarkeit der Zugkräfte gewährleistet wird. Kompatibel ist der Taurus 45° mit Senkkopf-Vollgewindeschrauben, die einen Durchmesser von Ø 6,5 mm, Ø 8 mm und Ø 10 mm besitzen.
Material
Stahlguss verzinkt S235
Frei von Chrom(VI)-Oxid
Gute Beständigkeit gegen mechanische Beanspruchung
Vorteile
45°-Verschraubungen zur idealen Aufnahme von Zugkräften
Große Auflagefläche verhindert ein Durchziehen des Senkkopfes
Unkomplizierte und schnelle Montage für eine kraftschlüssige Verbindung
Für Senkkopf-Vollgewindeschrauben mit Ø 6,5 mm, Ø 8 und Ø 10 mm geeignet
Einsatzmöglichkeiten
Befestigung von Metallzuglaschen auf Holz mit KonstruX-Schrauben in einem Schraubwinkel von 45°
Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)
| Art.-Nr. |
Bezeichnung |
Abmessung |
Loch-Ø Anbauteildicke |
Anbauteildicke |
Gewicht |
VPE |
EAN |
| 800313 |
Taurus 45° – 6,5 |
28 x 16 x 17,8 mm |
15 mm |
3 - 4 mm |
30 g |
10 Stk. |
4064827612545 |
| 800268 |
Taurus 45° – 8,0 |
29 x 19 x 19,5 mm |
17 mm |
3 - 5 mm |
34 g |
10 Stk. |
4251314737625 |
| 800269 |
Taurus 45° – 10,0 |
43 x 26 x 25 mm |
26 mm |
3 - 10 mm |
115 g |
10 Stk. |
4251314737625 |
