TCC MAX
TCC MAX ist ein innovativer Verbindertyp zur Herstellung von Verbundwirkung zwischen Holz und Beton in einem Strukturelement wie z.B. einem Balken oder einer Platte. Bei dieser Technik arbeiten beide Materialien mit ihren besten Kräften zusammen: Beton auf Druck und Holz auf Zug.

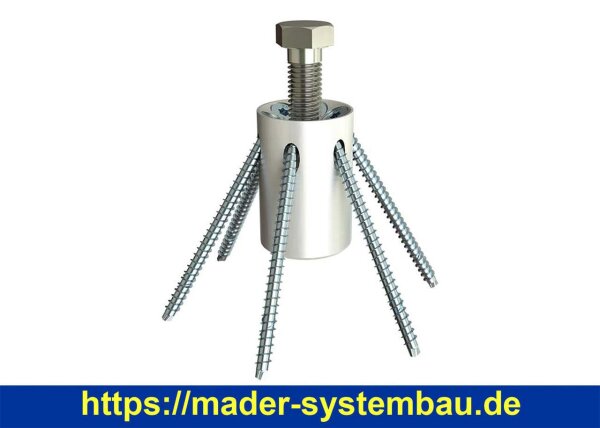

Es besteht aus einem Stahlzylinder, der am Holzbauteil mit sechs 6,5 mm x 100 mm KonstruX Vollgewindeschrauben am Holz befestigt, und einer Bolzenschraube M14 x 100 mm, die über der Verankerung im dem Betonbauteil platziert ist. Die Schrauben sorgen für Rückzugswiderstand und hohe Anfangssteifigkeit. Der obere Bolzen und der zylindrische Teil tragen zur Tragfähigkeit bei.
Holz-Beton-Verbund-Elemente (TCC) sind ideal für neue Projekte die ein großes strukturelles Raster aufweisen und gleichzeitig eine schlanke Platte behalten. Außerdem können TCC-Elemente in alten Holzgebäuden eingesetzt werden, die Holzbalken, die verstärkt werden müssen, oder wenn eine Nutzungsänderung eine verbesserte Festigkeit und Steifigkeit erfordert.
Material
S235 verzinkt
Frei von Chrom(VI)-Oxid
Gute Beständigkeit gegen mechanische Beanspruchung
Vorteile
Hohe Anfangssteifigkeit
Duktiler Versagensmodus sichergestellt
Nur wenige Verbinder notwendig
Verbesserte Schalldämmung durch die Betonschicht
Verbesserte Feuerbeständigkeit durch die Betonschicht
Anwendung
Massivholz
Brettschichtholz (Leimholz)
CLT(Brettsperrholz), LVL (Furnierschichtholz)
Konventioneller Beton und Leichtbeton mit einer mindestens festigkeitsklasse von C20/C25 und einer maximalen Korngröße von 8 mm.
Nutzungsklassen
Nutzungsklasse 1-2
| Art.-Nr. |
Produktbeschreibung |
VPE |
EAN Code |
| 944906 |
TCC MAX |
10 Stück |
4064827319833 |
Produktdatenblatt
