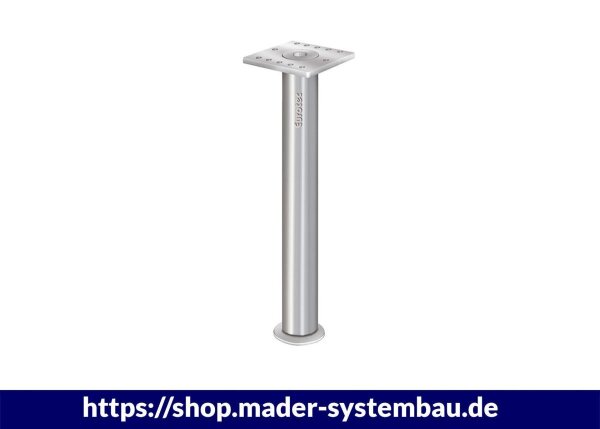

PediX B500
Schnell montiert und besonders tragfähig
Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt. Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe.
Nach der Montage ist der Stützenfuß weiterhin bis zu 50, 100 bzw. 150 mm höhenverstellbar (außer PediX B500). Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden.
Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit. Der neue PediX 300+150 HV kann zusätzlich Horizontallasten aufnehmen. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet.
Vorteile
Einfache Montage ohne Fräsarbeiten
Nachträglich höhenverstellbar
Hohe Lastaufnahme
Technische Kurzbeschreibung
Einfache Montage mit Vollgewindeschrauben ohne Abbundarbeiten, Vorbohren und Fräsen
Mind. Holzquerschnitt von 100 x 100 mm
Zusätzlicher konstruktiver Holzschutz durch Dichtung am Hirnholz
Baustahl S235JR (ST37-2) feuerverzinkt
Lieferung inkl. 12 St. A2-Vollgewindeschrauben 5,0 x 80 mm
Alle PediX Stützenfüße sind in den Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1 -1 einsetzbar.
Der PediX 300+150 und der PediX 300+150 HV ermöglicht den konstruktiven Holzschutz nach neuer DIN 68800-2.
Die Stützenfüße PediX B500, PediX 140+50 HV, PediX 190+100 HV und PediX 300+150 HV können zusätzlich zu den Vertikallasten noch horizontale Kräfte in den Untergrund ableiten.
Hohe Zug- und Drucktragfähigkeit gemäß ETA 13/0550
*Die Querkrafttragfähigkeit muss gem. der ETA 13-/0550 mit der Druck- und Zugkraft überlagert werden und kann so zu geringeren Tragfähigkeiten führen.
| Art.-Nr. |
Min. Querschnitt Stütze |
Tragfähigkeit |
Zugfähigkeit |
Querkrafttragfähigkeit |
VPE |
EAN |
| 904683 |
100 x 100 mm |
44,9 kN |
17,7 kN |
4,6 kN* |
4 |
4250207465997 |
