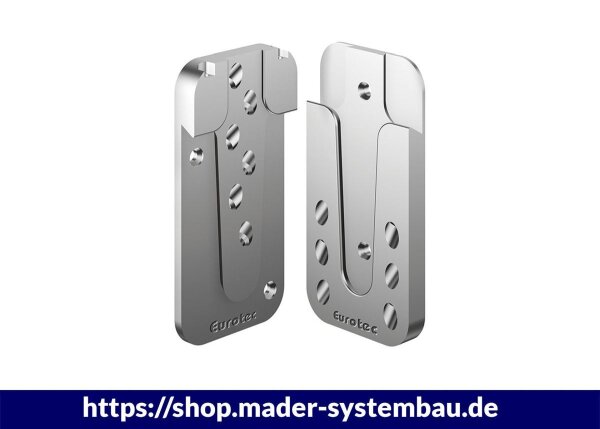

Eurotec Magnus M 70 x 160 mm, Im Set á 20 = 10 Verbinder im Set á 10 Verbinder, inkl. Schrauben VE:10

Eurotec Magnus M 70 x 160 mm, Im Set á 20 = 10 Verbinder im Set á 10 Verbinder, inkl. Schrauben VE:10

Artikelnummer: ET944880
GTIN: 4251314705525
HAN: 944880
Hersteller: Eurotec GmbH

522,56 €

inkl. 19% USt. , zzgl.

Bestellartikel
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Magnus M

Aluminium-Holzverbinder für Haupt-Nebenträger-Anschlüsse

Nur für von freier Bewitterung geschützte Holzkonstruktionen in Nutzungsklasse 1 und 2 zugelassen.
Der Magnus-Einhängeverbinder wird zur Herstellung von Knotenverbindungen im Holzbau verwendet. Diese Verbindung besticht insbesondere dadurch, dass sie sich komplett vorfertigen lässt, was wiederum zu minimalen Montagezeiten auf der Baustelle führt. Der Verbinder besteht aus zwei unterschiedlichen Bauteilen, Holzbauschrauben und Fixierschrauben. Die beiden Einzelteile des Magnus werden mithilfe der Holzbauschrauben an den jeweiligen Bauteilen befestigt und anschließend zwangsfrei und reibungslos ineinander geschoben. Mittels Fixierschrauben werden die beiden Bauteile gegeneinander verspannt. Hierdurch wird ein unbeabsichtigtes Lösen der Verbindung effektiv vermieden. Durch den Magnus erstellte Holz-Verbindungen sind in fünf Richtungen mit hohen, geprüften Werten statisch belastbar. Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden.
Montageanleitung

Fräs- und Montagelehre

*1 Verbinder besteht aus 2 Einzelteilen

Art.-Nr.	Bezeichnung	Abmessung (B x H x T)	VPE	EAN Code
944878	Magnus M	70 x 120 x 17 mm	10* Stück	4251314705501
944879	Magnus M	70 x 140 x 17 mm	10 Stück*	4251314705518
944880	Magnus M	70 x 160 x 17 mm	10 Stück*	4251314705525
944881	Magnus M	70 x 180 x 17 mm	10 Stück*	4251314705532
