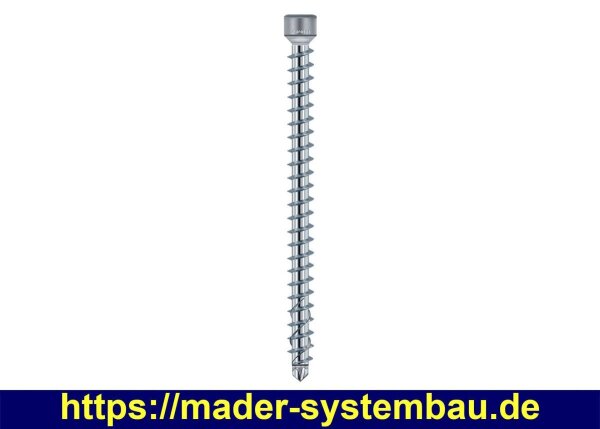

KonstruX ST, Zylinderkopf Edelstahl A4
Die KonstruX Zylinderkopf A4 Holzbauschrauben von Eurotec sind ideal für den Einsatz in Holz/Holz-Verbindungen sowohl im Innen- als auch Außenbereich geeignet. Durch den hohen Gewindeausziehwiderstand in beiden Bauteilen, bieten sie eine maximale Tragfähigkeit. Der wesentlich geringere Kopfdurchziehwiderstand bei Teilgewindeschrauben begrenzt im Gegensatz dazu im Anbauteil die Tragfähigkeit der Verbindung.
Die Anwendungsgebiete der KonstruX Zylinderkopf A4 sind vielfältig und reichen von Spielplätzen über Balkone bis hin zu Sonnenschutz in Form einer Pergola sowie im Wasserbau, z. B. für Stege und Seebrücken im Außenbereich.
Vorteile
Einsetzbar in den Nutzungsklassen 1 bis 3 nach DIN EN 1995 - Eurocode 5
Geeignet für gerbstoffhaltige Hölzer und salzhaltige Atmosphären
Rostbeständig und bedingt säurebeständig
Gute Beständigkeit in gemäßigt aggressiven, nicht chlorhaltigen Umgebungen
Material
Austenitischer Edelstahl A4 1.4401
Anwendungsbereich von Schrauben in Edelstahl A4
Dieser Stahl ist ein nichtrostender Stahl nach der allgemeinen bauaufsichtlichen Zulassung Z-30.3-6. Rost- und bedingt säurebeständig eignet er sich auch für die Befestigung von gerbstoffhaltigen Hölzern (z. B. Eiche) und für den Einsatz in salzhaltigen Atmosphären
Nicht geeignet für den Einsatz in chlorhaltigen Atmosphären, z. B. in Hallenschwimmbädern
Die Schraube ist für den Einsatz in Holz/Holz-Verbindungen im Außenbereich geeignet und wird im Garten-, Fassaden- und Balkonbau verwendet
Ein System für alle tragenden Verbindungen im Holzbau
Anwendung im Ingenieurholzbau, Zimmererhandwerk, Holzrahmenbau, Hallenbau, Holzelementbau, Sanierung von Geschossdecken usw.
Höchste Kraftübertragung
KonstruX Vollgewindeschrauben maximieren die Tragfähigkeit einer Verbindung durch den hohen Gewindeausziehwiderstand in beiden Bauteilen. Beim Einsatz von Teilgewindeschrauben begrenzt der wesentlich geringere Kopfdurchziehwiderstand im Anbauteil die Tragfähigkeit der Verbindung.
Zeit- und kostensparende Alternative gegenüber traditionellen Anschlüssen oder Holzverbindern wie Balkenschuhen, Balkenträgern usw.
Holz verfügt über eine geringe Querdruck- und Querzugfestigkeit. Zur Verstärkung werden hier KonstruX Vollgewindeschrauben ins Holz gesetzt. Die KonstruX „übernimmt“ einen Großteil der Kräfte.
Durch Aufdopplung wird z. B. die Tragfähigkeit von Deckenbalken erhöht und die Durchbiegung verringert. KonstruX Vollgewindeschrauben verbinden hier die Bauteile verschiebungssteif miteinander.
Nicht sichtbare Anschlüsse, hoher Feuerwiderstand, keine Wärmebrücken
Vorbohren auf 6 mm erforderlich.
Bei ausschließlich auf Zug beanspruchten Schrauben dürfen die erforderlichen Rand- und Achsabstände minimiert werden.
| Art.-Nr. |
Abmessung |
Antrieb |
VPE |
EAN |
| 944780 |
6,5 x 140 mm |
TX30 |
100 |
4064827151983 |
| 944781 |
6,5 x 160 mm |
TX30 |
100 |
4064827151990 |
| 944782 |
6,5 x 195 mm |
TX30 |
50 |
4064827152003 |
| 944783 |
8,0 x 155 mm |
TX40 |
50 |
4064827152010 |
| 944784 |
8,0 x 195 mm |
TX40 |
50 |
4064827152027 |
| 944785 |
8,0 x 220 mm |
TX40 |
50 |
4064827152034 |
| 944786 |
8,0 x 245 mm |
TX40 |
50 |
4064827152041 |
| 944787 |
8,0 x 270 mm |
TX40 |
50 |
4064827152058 |
| 944788 |
8,0 x 295 mm |
TX40 |
50 |
4064827152065 |
| 944789 |
8,0 x 330 mm |
TX40 |
50 |
4064827152072 |
| 944790 |
8,0 x 375 mm |
TX40 |
50 |
4064827152089 |
| 944791 |
8,0 x 400 mm |
TX40 |
50 |
4064827152096 |
Produktdatenblatt
ETA-11/0024
