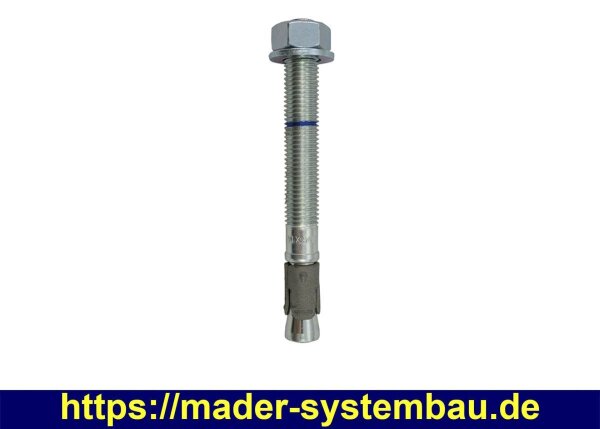

Eurotec Bolzenanker ECB-FZ-C3 16,0 x 250 mm verz. Bolzen + C3-L Clip + DIN440 VE:20

Eurotec Bolzenanker ECB-FZ-C3 16,0 x 250 mm verz. Bolzen + C3-L Clip + DIN440 VE:20

Artikelnummer: ET946251
HAN: 946251
Hersteller: Eurotec GmbH

Preis auf Anfrage

Bestellartikel

Beschreibung

Bolzenanker, ECB-FZ-C3

Option 1 in gerissenem und ungerissenem Beton

Der Eurotec Bolzenanker ist ein Dübel, der sich für Durchsteckmontagen in gerissenem und ungerissenem Beton eignet und kraftkontrolliert spreizt. Besonders macht den Bolzenanker, dass trotz der hohen Tragfähigkeit kleine Achs- und Randabstände eingehalten werden können. Durch unterschiedliche Verankerungstiefen und Abmessungen kann der Bolzenanker vielseitig eingesetzt werden. Jeder Bolzenanker ist mit einem Spreizclip ausgestattet, der eine hohe Tragfähigkeit gewährleistet und somit weniger Befestigungspunkte erforderlich macht.

Vorteile

Option 1 in gerissenem und ungerissenem Beton Widerstand gegen seismische Beanspruchungen Zugelassen für Feuerwiderstandsklasse R30-R120 in Beton Anwendbar in Nutzungsklasse 1-2 Hohe Auszugswerte Seismisch getestet auf C1 und C2 Geringe Spreizwirkung, dadurch geringe Rand- und Achsabstände möglich

Material

Bolzen: Kohlenstoffstahl, verzinkt ? 5 ?m Unterlegscheibe: DIN 125 oder DIN 9021, verzinkt ? 5 ?m Mutter: DIN 934, verzinkt ? 5 ?m Spreizhülse: Kohlenstoffstahlband, sherardisiert ? 15 ?m

*Für die gekennzeichneten Ausführungen ist momentan keine ETA-Zertifizierung vorhanden (siehe Artikeltabelle).

Art.-Nr.	Abmessung	Material Bolzenanker	Material Spreizclip	Klemmstärke	VPE	EAN
946227	M8,0 x 50* mm	Galvanisch verzinkt	Sherardisiert	2 mm	100	4064827157855
946228	M8,0 x 75 mm	Galvanisch verzinkt	Sherardisiert	9 mm	100	4064827157862
946229	M8,0 x 80 mm	Galvanisch verzinkt	Sherardisiert	14 mm	100	4064827157879
946230	M8,0 x 95 mm	Galvanisch verzinkt	Sherardisiert	29 mm	100	4064827157886
946231	M8,0 x 115 mm	Galvanisch verzinkt	Sherardisiert	49 mm	100	4064827157893
946232	M10,0 x 90 mm	Galvanisch verzinkt	Sherardisiert	10 mm	100	4064827157909
946233	M10,0 x 105 mm	Galvanisch verzinkt	Sherardisiert	25 mm	50	4064827157916
946234	M10,0 x 115 mm	Galvanisch verzinkt	Sherardisiert	35 mm	50	4064827157923
946235	M10,0 x 135 mm	Galvanisch verzinkt	Sherardisiert	55 mm	50	4064827157930
946236	M10,0 x 165 mm	Galvanisch verzinkt	Sherardisiert	85 mm	50	4064827157947
946237	M10,0 x 185 mm	Galvanisch verzinkt	Sherardisiert	105 mm	50	4064827157954
946238	M12,0 x 80* mm	Galvanisch verzinkt	Sherardisiert	4 mm	50	4064827157961
946239	M12,0 x 100 mm	Galvanisch verzinkt	Sherardisiert	4 mm	50	4064827157978
946240	M12,0 x 110 mm	Galvanisch verzinkt	Sherardisiert	14 mm	50	4064827157985
946241	M12,0 x 120 mm	Galvanisch verzinkt	Sherardisiert	24 mm	50	4064827158005
946242	M12,0 x 130 mm	Galvanisch verzinkt	Sherardisiert	34 mm	50	4064827158012
946243	M12,0 x 150 mm	Galvanisch verzinkt	Sherardisiert	54 mm	50	4064827158029
946244	M12,0 x 180 mm	Galvanisch verzinkt	Sherardisiert	84 mm	50	4064827158036
946245	M12,0 x 200 mm	Galvanisch verzinkt	Sherardisiert	104 mm	50	4064827158043
946246	M12,0 x 220 mm	Galvanisch verzinkt	Sherardisiert	124 mm	25	4064827158050
946247	M12,0 x 255 mm	Galvanisch verzinkt	Sherardisiert	159 mm	25	4064827158067
946248	M16,0 x 145 mm	Galvanisch verzinkt	Sherardisiert	28 mm	25	4064827158074
946249	M16,0 x 175 mm	Galvanisch verzinkt	Sherardisiert	58 mm	25	4064827158081
946250	M16,0 x 220 mm	Galvanisch verzinkt	Sherardisiert	103 mm	25	4064827158098
946251	M16,0 x 250 mm	Galvanisch verzinkt	Sherardisiert	133 mm	20	4064827158104
946252	M20,0 x 170 mm	Galvanisch verzinkt	Sherardisiert	32 mm	20	4064827158111
946253	M20,0 x 200 mm	Galvanisch verzinkt	Sherardisiert	62 mm	20	4064827158128

Produktdatenblatt

ETA-22/0451

DWG
