Alu-Systemhalter Twin
Nicht sichtbare Befestigung auf Alu-Unterkonstruktion
Zur nicht sichtbaren Befestigung von seitlich genuteten Terrassenbelägen aus bewegungsarmen Holzsorten (z. B. Lärche, Thermohölzer) oder WPC auf:
Alu-Systemprofil EVO
Alu-Systemprofil EVO Slim**
Terrassen-Tragsystem HKP
Produktbeschreibung
Der Alu-Systemhalter Twin wird zwischen zwei Holzdielen eingesetzt und mit einer Edelstahl-Klemmplatte in der Dielennut befestigt. Die Klemmplatte wird mit einer Bohrschraube zwischen den Fugen mit der Aluminium-Unterkonstruktion verschraubt. Die Distanzdome gewährleisten einen gleichmäßigen Fugenabstand von Diele zu Diele.
Klemmplatte
Abmessungen: 20,5 x 2 x 30 mm
Material: Edelstahl A2, schwarz
Vorteile
Indirekte/nicht sichtbare Befestigungslösung
Ein Nachjustieren sowie der Austausch von einzelnen Dielen ist jederzeit möglich
Kompatibel mit dem Systemprofil EVO und dem Terrassen-Tragsystem HKP
Einheitlicher Dielenabstand
Unterstützt den konstruktiven Holzschutz
Witterungsbeständig
Der Alu-Systemhalter Twin eignet sich bei Dielen mit folgender Nutgeometrie:
Nuttiefe T: ? 7,5 mm
Nutbreite B: ? 2,0 mm
Nutwangenstärke S: ? 2,0 – 12,0 mm
Eine Eignung der Holzsorte muss gegebenenfalls vom Hersteller/ Holzlieferanten festgestellt werden.
Wichtige Hinweise
Für technische Hinweise zur Anwendung und Montage unbedingt unser Produktdatenblatt auf dieser Seite herunterladen!
Soll der Systemhalter Twin in Kombination mit dem Alu-Systemprofil EVO Slim verwendet werden, muss evtl. die kürzereSchraube Ø 5 x 30 mm dazu bestellt werden.
* Im Lieferumfang enthalten.
** Müssen separat gekauft werden.
| Art.-Nr. |
Bezeichnung |
Nuttiefe T |
Nutbreite B |
Nutwangenstärke S |
VPE |
EAN Code |
| 945959 |
Systemhalter Twin inkl. Bohrschraube Ø 5 x 35 mm und Bit |
? 7,5 mm |
? 2,0 mm |
? 2,0 - 12,0 mm |
200 |
4250207479192 |
| 111878* |
Bohrschraube Ø 5 x 35 mm und Bit |
? 7,5 mm |
? 2,0 mm |
? 2,0 - 12,0 mm |
100 |
4251314717641 |
| 111882** |

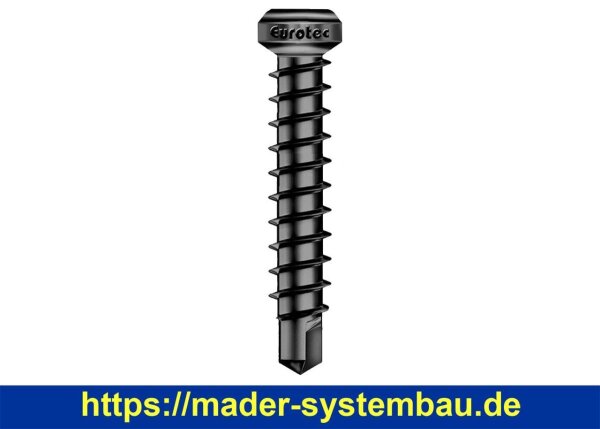

Bohrschraube Ø 5 x 30 mm und Bit |
? 7,5 mm |
? 2,0 mm |
? 6,0 - 7,0 mm |
100 |
4251314722232 |
| 111850** |
Bohrschraube Ø 5 x 50 mm und Bit |
? 7,5 mm |
? 2,0 mm |
? 2,0 - 12,0 mm |
100 |
4250207467700 |
