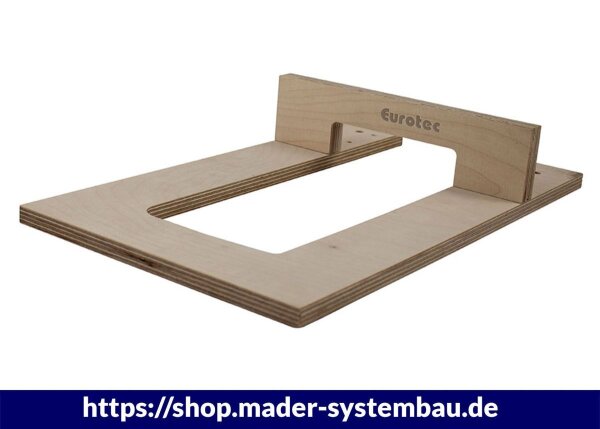

Eurotec ATLAS Schablone HFS 70 Holz* VE:1

Artikelnummer: ET29658
GTIN: 4251314701909
HAN: 29658
Hersteller: Eurotec GmbH

56,31 €

inkl. 19% USt. , zzgl.

Bestellartikel
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Schablone

Montage

Den Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen. Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt. Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!

Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.

Anwendungen

Für fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.

Art.-Nr.	Bezeichnung	Im Lieferumfang enthalten	VPE	EAN Code
30036	ATLAS HF 70	120 Stück Vollgewindeschrauben TX15 - 4,0 x 60 mm, blau verzinkt; 10 Stück Fixierschrauben TX15 - 4,2 x 50 mm, blau verzinkt; 1 x Montageanleitung; 1 Stück DUO-Bit TX15	10	4251314701923
30056	ATLAS HF 100	160 Stück Vollgewindeschrauben TX20 - 5,0 x 80 mm, blau verzinkt; 10 Stück Fixierschrauben TX20 - 4,8 x 80 mm, blau verzinkt; 1 x Montageanleitung; 1 Stück DUO-Bit TX20	10	4250207462446
30076	ATLAS HF 135	220 Stück Vollgewindeschrauben TX20 - 5,0 x 80 mm, blau verzinkt; 10 Stück Fixierschrauben TX20 - 4,8 x 120 mm, blau verzinkt; 1 x Montageanleitung; 1 Stück DUO-Bit TX20	10	4250207462453
30096	ATLAS HF 170	280 Stück Vollgewindeschrauben TX20 - 5,0 x 80 mm, blau verzinkt; 10 Stück Fixierschrauben TX20 - 4,8 x 120 mm, blau verzinkt; 1 x Montageanleitung; 1 Stück DUO-Bit TX20	10	4250207462460
30116	ATLAS HF 200	144 Stück Vollgewindeschrauben TX25 - 6,0 x 100 mm, blau verzinkt; 6 Stück Fixierschrauben TX25 - 6,3 x 180 mm, blau verzinkt; 1 x Montageanleitung; 1 Stück DUO-Bit TX25	6	4250207462477
